ZCKD低露點-70°C轉輪除濕機
ZCKD低露點-70°C轉輪除濕機系列：
應用于：
低溫潮濕、高溫潮濕環境；
低露點轉輪除濕機組可使環境達到23℃，1%RH濕度要求。
特點：
常溫低露點轉輪除濕機送風露點可達-70℃dp。
工作原理：
ZCKD低露點轉輪除·濕機組是利用硅膠、分子篩轉輪在低溫低濕工況下除·濕，除·濕效率尤為顯著，采用轉輪與直接蒸發式制冷系統科學匹配，經特殊的除·濕工藝流程和管路設計，控制各段進風溫度，達到常溫超低露點的出風參數。
適用領域：
ZCKD低露點轉輪除·濕機組是專為鋰業電池、鋰業材料、電站、化工、化纖等要求露點溫度極低的工藝特性和生產環境的特殊要求而研制開發的低露點的除·濕設備。目前已在鋰電池和鋰材料生產廠家廣為使用，并已被證明可以滿足上述生產工藝的特殊要求。

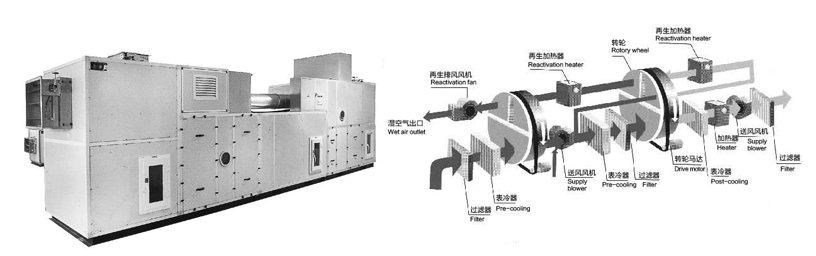

機組工作段：
1、ZCKD低露點轉輪除·濕機組主要由初效過濾段、新風表冷段、回風段、混合表冷段、超級硅膠或分子篩轉輪除·濕段、冷吹再生區、后表冷段、中效過濾段、均流段、送風段和PLC電氣控制系統組成；
2、隨機匹配制冷系統或由用戶提供制冷系統。
提供服務：
承接低濕干燥系統工程集成交鑰匙工程。包括干燥房、緩沖間、凈化隔斷、安·全門窗、照明、電座、地秤隔濕、送回風管等特殊設計、制作、安裝、調試整套工程。
ZCKD系列低露點轉輪除·濕機組技術參數表（一）
| 設備型號 | ZCKL-D/Z-1000 | ZCKL-D/Z-1500 |
ZCKL-D/Z-2000 |
ZCKL-D/Z-2500 | ZCKL-D/Z-3000 | ZCKL-D/Z-4000 | ZCKL-D/Z-5000 | ZCKL-D/Z-6000 | |||||
| 處理風量(m3/h) | 1000 | 1500 | 2000 | 2500 | 3000 | 4000 | 5000 | 6000 | |||||
| 送風參數 | 溫度=15~25°C 露點溫度TL≤-60°C | ||||||||||||
| 處理風機功率(kw) | 1.1 | 2.2 | 2.2 | 3.0 | 3.0 | 4.0 | 5.5 | 7.5 | |||||
| 處理出風余壓（Pa） | ≥ 600℃ | ||||||||||||
| 再生風機功率(kw) | 0.25 | 0.75 | 0.75 | 0.75 | 1.10 | 1.10 | 1.50 | 1.50 | |||||
| 再生出風余壓（Pa） | ≥ 300℃ | ||||||||||||
| 新風再生 | 電加熱功率（kw） | 1.5 | 3.0 | 3.6 | 6.0 | 7.2 | 9.0 | 10.8 | 12.0 | ||||
| 蒸汽用量（kg/h） | 6 | 8 | 10 | 12 | 15 | 18 | 22 | 24 | |||||
| 低濕再生 | 電加熱功率（kw） | 6.0 | 7.2 | 9.0 | 10.8 | 14.4 | 18.0 | 21.8 | 24.0 | ||||
| 蒸汽用量（kg/h） | 12 | 15 | 18 | 22 | 30 | 36 | 44 | 48 | |||||
| 蒸汽壓力（mPa） | 0.4 | ||||||||||||
| 電加熱裝機功率（kw） | 9.0 | 13.3 | 15.7 | 20.7 | 25.9 | 31.3 | 39.8 | 45.2 | |||||
| 蒸汽加熱裝機功率（kw） | 1.5 | 3.1 | 3.1 | 3.9 | 4.3 | 5.3 | 7.2 | 9.2 | |||||
| 電源 | 3P-380V-50Hz 三相四線制（可定制） | ||||||||||||
| 配置制冷量（kw） | 20 | 24 | 30 | 36 | 45 | 60 | 75 | 90 | |||||
|
外形尺寸（mm） |
長 | 3650 | 4200 | 4500 | 6900 | 6900 | 7200 | 7200 | 7500 | ||||
| 寬 | 1000 | 1215 | 1250 | 1315 | 1410 | 1505 | 1600 | 1745 | |||||
| 高 | 1250 | 1350 | 1420 | 1445 | 1540 | 1635 | 1730 | 1825 | |||||
| 機組重量(kg) | 800 | 1000 | 1100 | 1200 | 1500 | 1800 | 2000 | 2200 | |||||
說明：
1、本表所列參數基于條件：處理進風、再生進風溫度35℃，相對濕度65%，再生溫度130-150℃；
2、本表所列為部分風量機型參數，可根據用戶環境設計相應風量；
3、本公司擁有更改技術或設計的權利，非標要求或特殊規格可以定制。
ZCKD系列低露點轉輪除濕機組技術參數表（二）
| 設備型號 |
ZCKL-D/Z-8000 |
ZCKL-D/Z-10000 |
ZCKL-D/Z-13000 |
ZCKL-D/Z-15000 | ZCKL-D/Z-20000 | ZCKL-D/Z-25000 | ZCKL-D/Z-30000 | |||||
| 處理風量(m3/h) | 8000 | 10000 | 13000 | 15000 | 20000 | 25000 | 30000 | |||||
| 送風參數 | 溫度=15~25°C 露點溫度TL≤-70°C | |||||||||||
| 處理風機功率(kw) | 11.0 | 11.0 | 15.0 | 18.5 | 22.0 | 30.0 | 37.0 | |||||
| 處理出風余壓（Pa） | 300 | 300 | 400 | 400 | 400 | 500 | 500 | |||||
| 再生風機功率(kw) | 2.2 | 2.2 | 3.0 | 3.0 | 5.5 | 5.5 | 7.5 | |||||
| 再生出風余壓（Pa） | ≥ 300℃ | |||||||||||
| 新風再生 | 電加熱功率（kw） | 18 | 21 | 27 | 32 | 42 | 54 | 66 | ||||
| 蒸汽用量（kg/h） | 36 | 42 | 54 | 64 | 84 | 108 | 132 | |||||
| 低濕再生 | 電加熱功率（kw） | 36 | 42 | 54 | 64 | 84 | 108 | 132 | ||||
| 蒸汽用量（kg/h） | 72 | 84 | 108 | 128 | 168 | 216 | 264 | |||||
| 蒸汽壓力（mPa） | 0.4 | |||||||||||
| 電加熱裝機功率（kw） | 67.4 | 76.4 | 99.2 | 116.8 | 153.8 | 197.8 | 242.9 | |||||
| 蒸汽加熱裝機功率（kw） | 13.4 | 13.4 | 18.2 | 21.8 | 27.8 | 35.8 | 44.9 | |||||
| 電源 | 3P-380V-50Hz 三相四線制（可定制） | |||||||||||
| 配置制冷量（kw） | 150 | 150 | 200 | 230 | 300 | 380 | 450 | |||||
|
外形尺寸 （mm） |
長 | 7500 | 7950 | 7950 | 8400 | 9000 | 9600 | 10200 | ||||
| 寬 | 1935 | 2125 | 2315 | 2505 | 2695 | 3075 | 3360 | |||||
| 高 | 1875 | 2065 | 2255 | 2445 | 2635 | 3015 | 3300 | |||||
| 機組重量(kg) | 2500 | 2700 | 3000 | 3500 | 4000 | 4500 | 5000 | |||||
說明：
1、本表所列參數基于條件：處理進風、再生進風溫度35℃，相對濕度65%，再生溫度130-150℃；
2、本表所列為部分風量機型參數，可根據用戶環境設計相應風量；
3、本公司擁有更改技術或設計的權利，非標要求或特殊規格可以定制。
